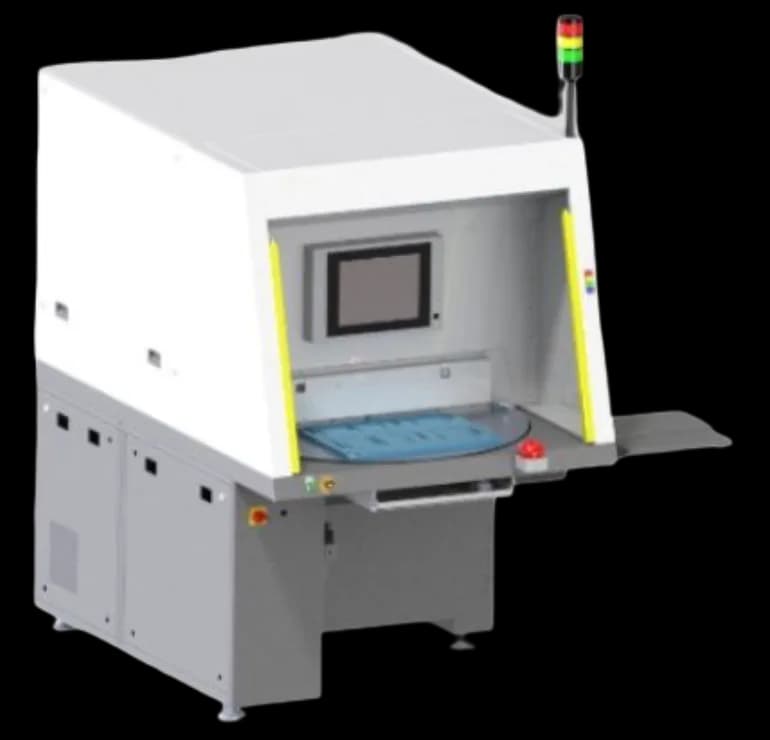

LASERMARKIER-/SCHWEISSSTATION
Der RX3 verfügt über den größten Drehtisch aller OTES Markierarbeitsstationen und eignet sich damit ideal für die automatisierte Serienfertigung, sowohl bei kleinen als auch bei großen Losgrößen. In der Station lassen sich einzelne große und schwere Teile ebenso unterbringen wie viele kleine Bauteile, die auf Vorrichtungen bearbeitet werden müssen.
Merkmale
Spezialist für die Serienfertigung
Der große Arbeitsbereich und die vielen Optionen machen die Station ideal für große Losgrößen
Hervorragende Ergonomie
Die durchdachte Gestaltung der Arbeitsstation wirkt der Ermüdung des Maschinenbedieners entgegen.
Beweglicher Laser
Die einzige Station, bei der sich der Laser durch den gesamten Arbeitsbereich bewegt und das Bauteil feststeht. In der Lasermarkierstation RX3 können Sie Werkstücke unterschiedlichster Größen markieren. Der Laser lässt sich über drei Achsen in X-, Y- und Z-Richtung verfahren.
Einfache Integration
Sie können das System problemlos in Betrieb nehmen, ohne Ihre Produktionspläne und Arbeitsabläufe zu beeinträchtigen.
Einfache Produkterstellung
Mit der Software TruTops Mark können Sie Zeichnungen in verschiedenen Formaten unkompliziert an das System anpassen.
Schneller Produktwechsel
Durch die Markierung von vier verschiedenen Produkten in einem Rezept vermeiden Sie Zeitverluste beim Produktwechsel.
Technische Daten
| Laser | Trumpf 6350, 3330 UV Laser |
|---|---|
| Laserleistung | Max 5W |
| Positionierabmessungen (X,Y,Z) | 700×300×300 mm |
| Tischdurchmesser | 1000 mm |
| Max. Positioniergeschwindigkeit | 1 m/s |
| Positioniergenauigkeit | ± 0.01 mm |
| Vorrichtungskapazität | 4 |
| Vorrichtungswendung | Ja |
| Taktzeit | 2 s |
| Abmessungen (B×H×T) | 1200×2010×1630 mm |
| Gewicht | 750 kg |
| Max. Werkstückabmessung | 450×900 mm |
| Max. Werkstückgewicht (inkl. Vorrichtung) | 30 kg |
Angebot anfordern
Preise, Lieferzeit und Integrationsdetails für: RX3
Verwandte Produkte

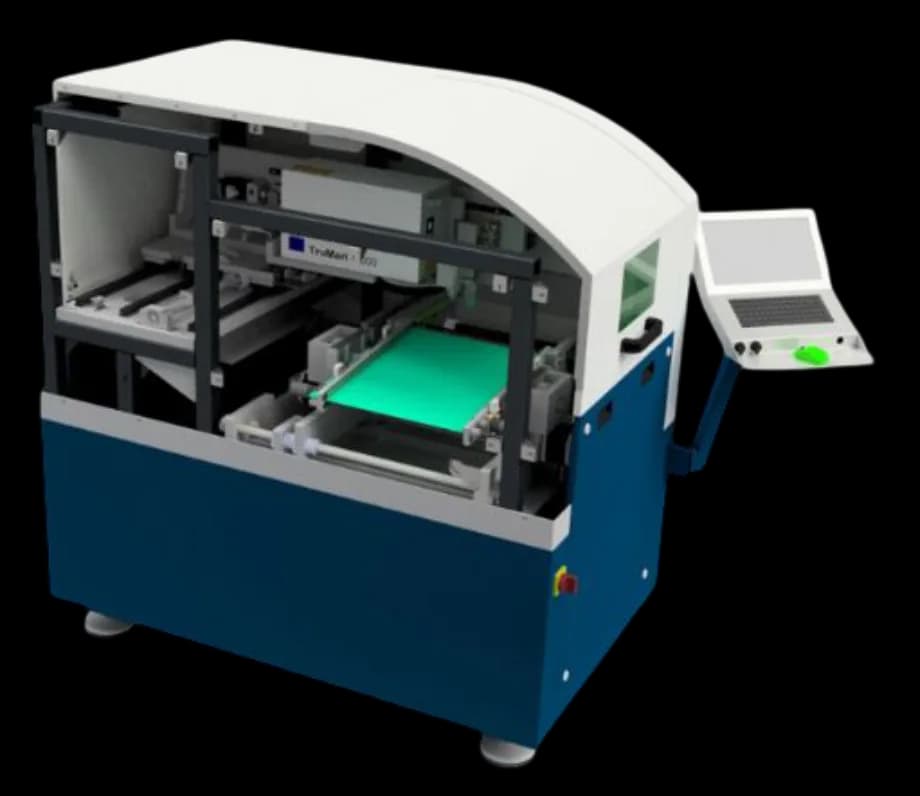

CX2 PCB Mark
Die Inline-Leiterplatten-Markiermaschine Cx2 beeindruckt durch ihre hohe Leistung. Die kurze Zykluszeit, die Fähigkeit, beide Seiten der Leiterplatte zu beschriften und eine 2x2 mm große Datamatrix zu markieren, sind nur einige ihrer herausragenden Merkmale. Mit Industrie 4.0 bietet die CX2 ihren Anwendern große Vorteile.
→

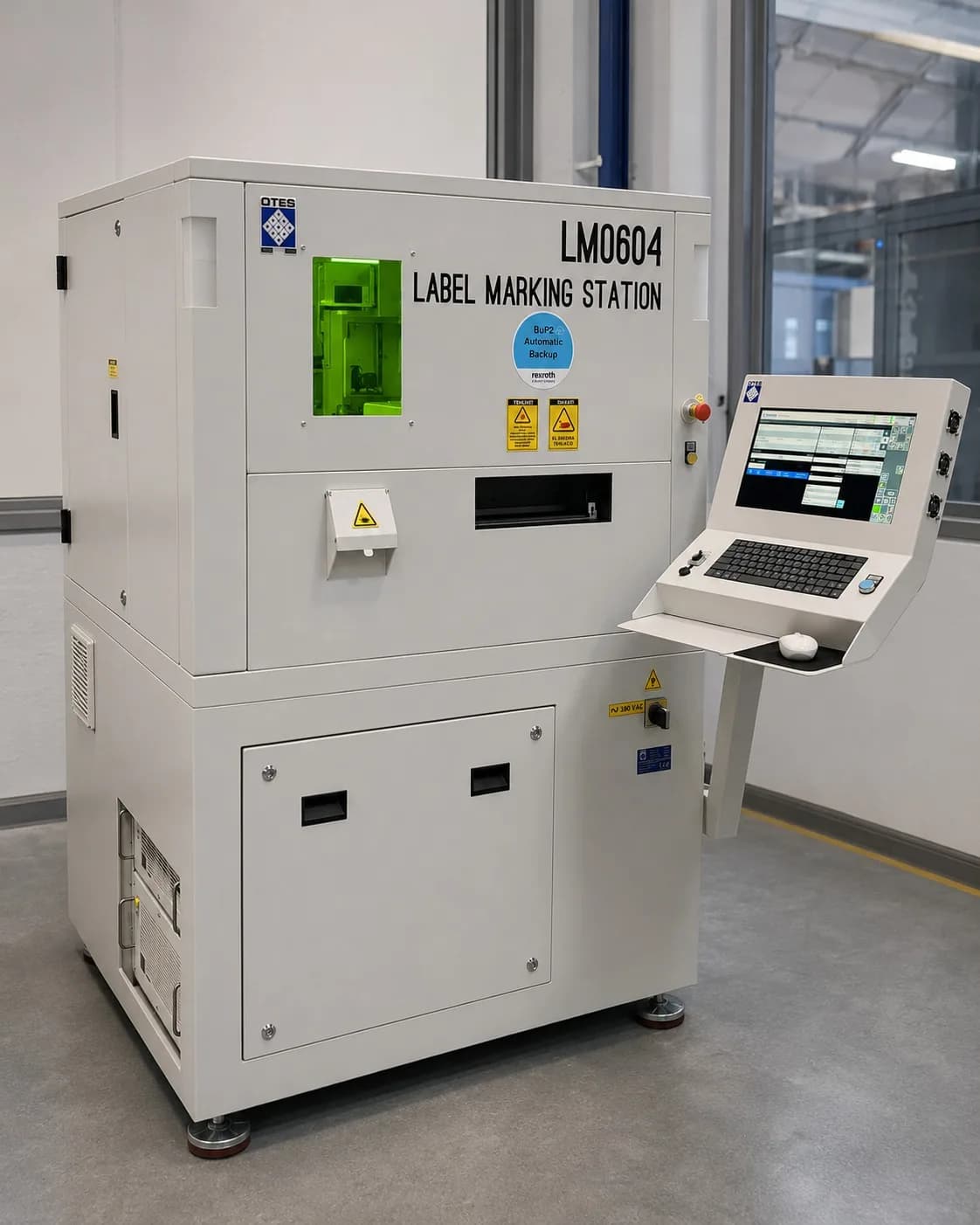

LM-Serie Laser-Etikettenmarkierstation
