أجهزة قياس البروفايل ثلاثية الأبعاد بالليزر Mech-Eye
تتميز أجهزة قياس البروفايل ثلاثية الأبعاد بالليزر Mech-Eye LNX بدقة تفوق 4K* ومعدلات مسح عالية (حتى 15 kHz*) لتوفير بيانات ثلاثية الأبعاد عالية الدقة للتفاصيل والعيوب الدقيقة بسرعة أكبر. صُممت هذه المستشعرات لتطبيقات القياس والفحص الصناعية في قطاعات الإلكترونيات وبطاريات السيارات الكهربائية والسيارات
دقة تفوق 4K
4,096* نقطة بيانات لكل بروفايل لفحص ثلاثي الأبعاد عالي الدقة للأهداف (الانبعاجات، الدرزات، الحواف، وغيرها)
معدلات مسح فائقة السرعة
معدلات مسح تصل إلى 3.3 kHz* (مسح كامل مجال الرؤية) و15 kHz* (مسح كامل نطاق القياس على المحور X). بصريات وخوارزميات متقدمة لتوفير بيانات ثلاثية الأبعاد عالية الدقة بسرعة أكبر.
دقة بمستوى الميكرون
دقة على المحور X تصل إلى 9 μm*، وقابلية تكرار على المحور Z تصل إلى 0.2 μm، وخطية ± 0.02% من كامل النطاق (F.S.)، مما يتيح فحصًا وقياسًا عالي الدقة للتفاصيل والعيوب الدقيقة.
نطاق ديناميكي عالٍ (HDR) بلقطة واحدة
تتيح هذه الوظيفة مسح الأسطح الداكنة (منخفضة الانعكاسية) والأسطح العاكسة (عالية الانعكاسية) في تعريض واحد مع إنشاء سحب نقاط كاملة.
سهولة الاستخدام
واجهة قابلة للتوسعة لالتقاط الصور، تشمل واجهات برمجة C++/C#/Python API. متوافقة مع معياري GenICam3.0 وGigE Vision.
طرازات متعددة
تشكيلة متطورة مصممة للفحص والقياس في سيناريوهات متنوعة عبر مختلف القطاعات الصناعية.
أمثلة على سحب النقاط

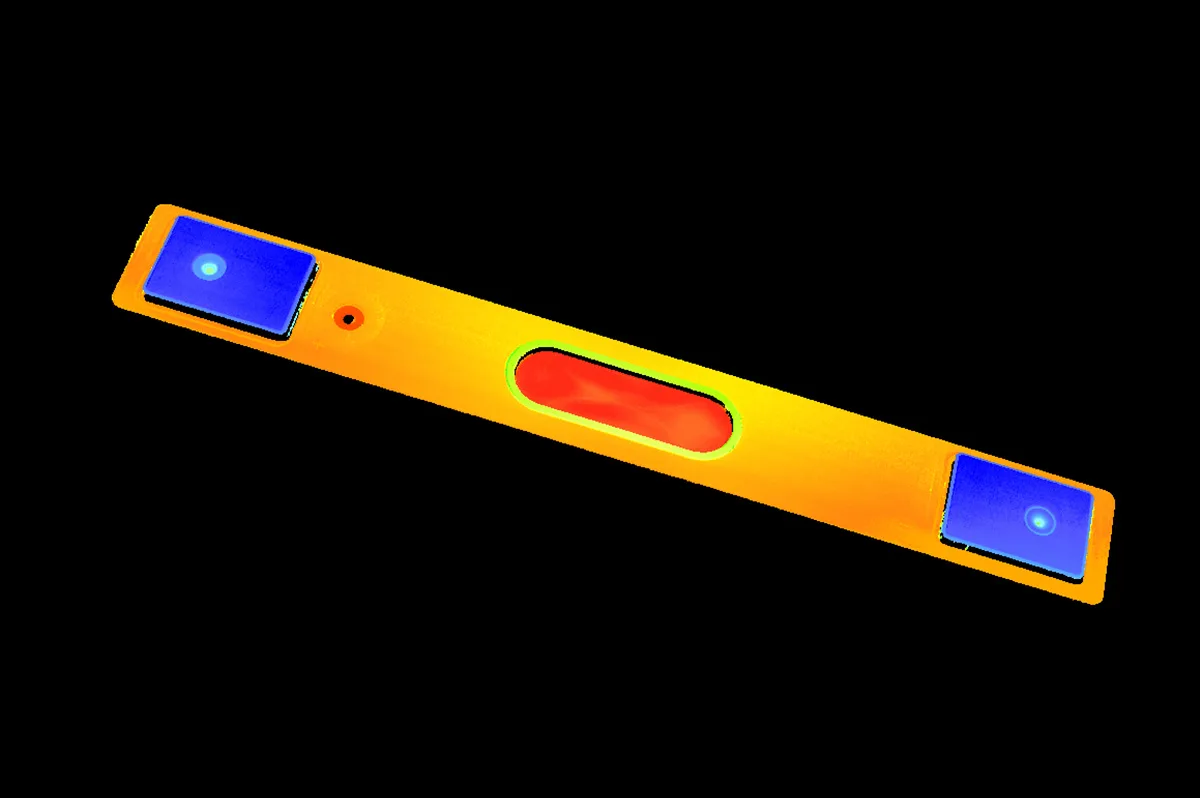

دبوس الإحكام
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-8030-GL

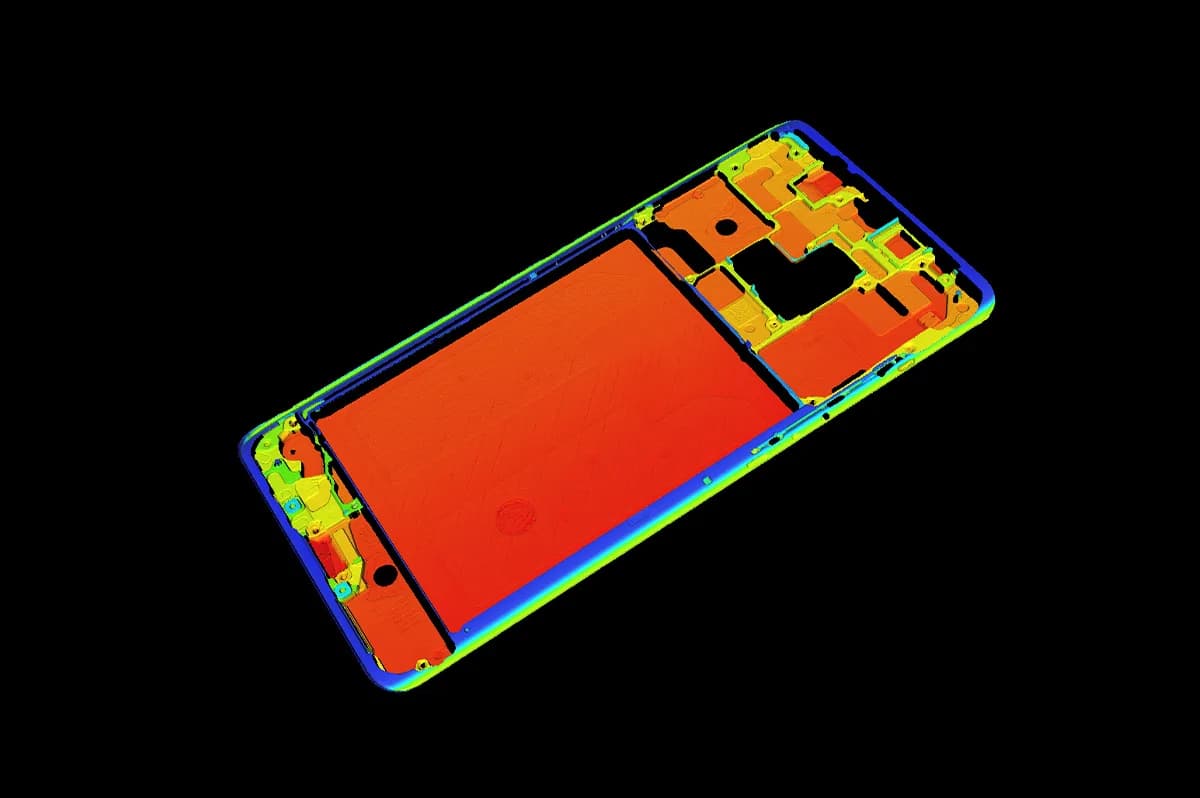

اللوحة الوسطى للهاتف الذكي
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-8080-GL

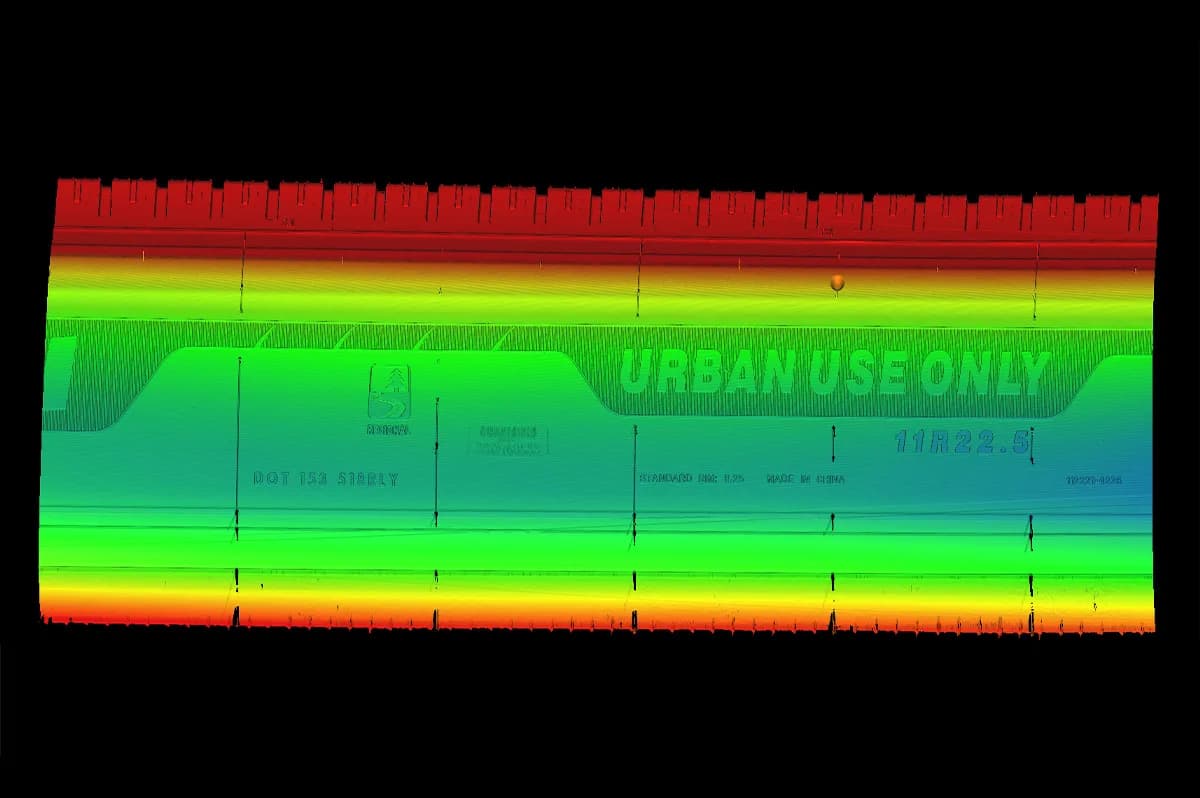

رمز DOT على الإطار
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-8300-GL

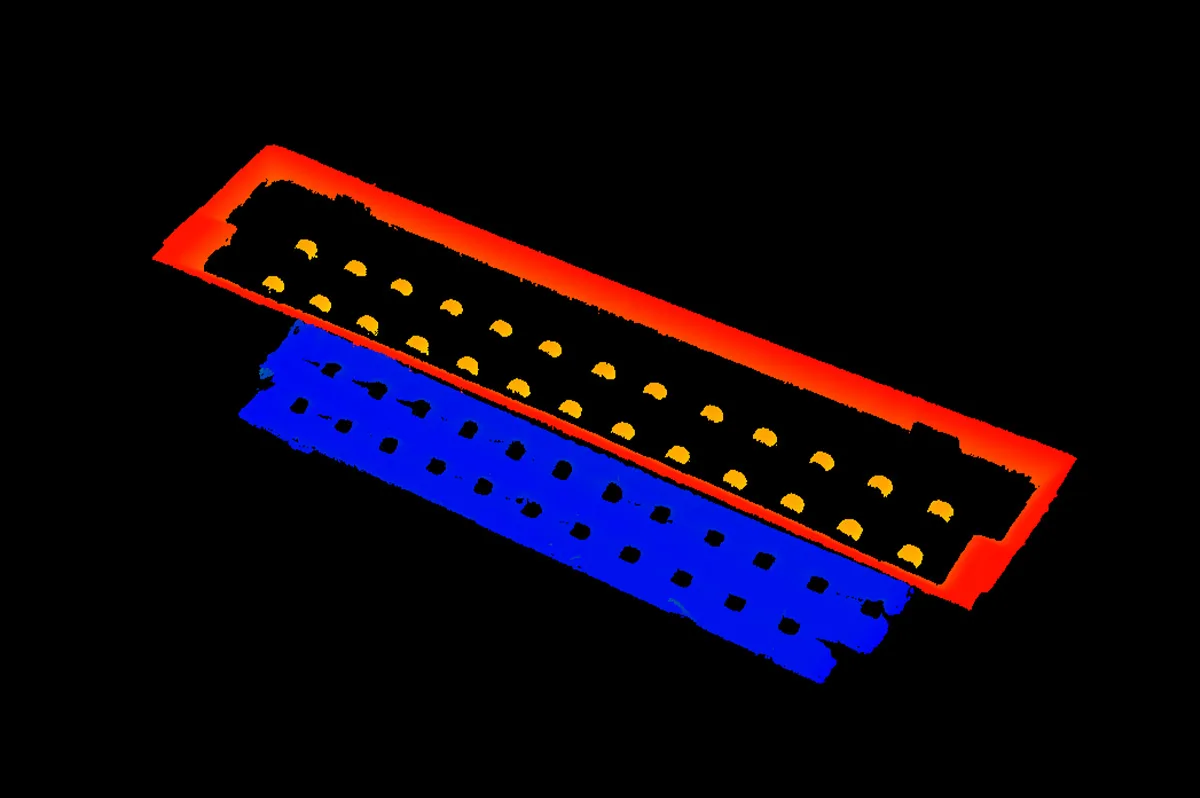

دبابيس الموصلات
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-7530-GL

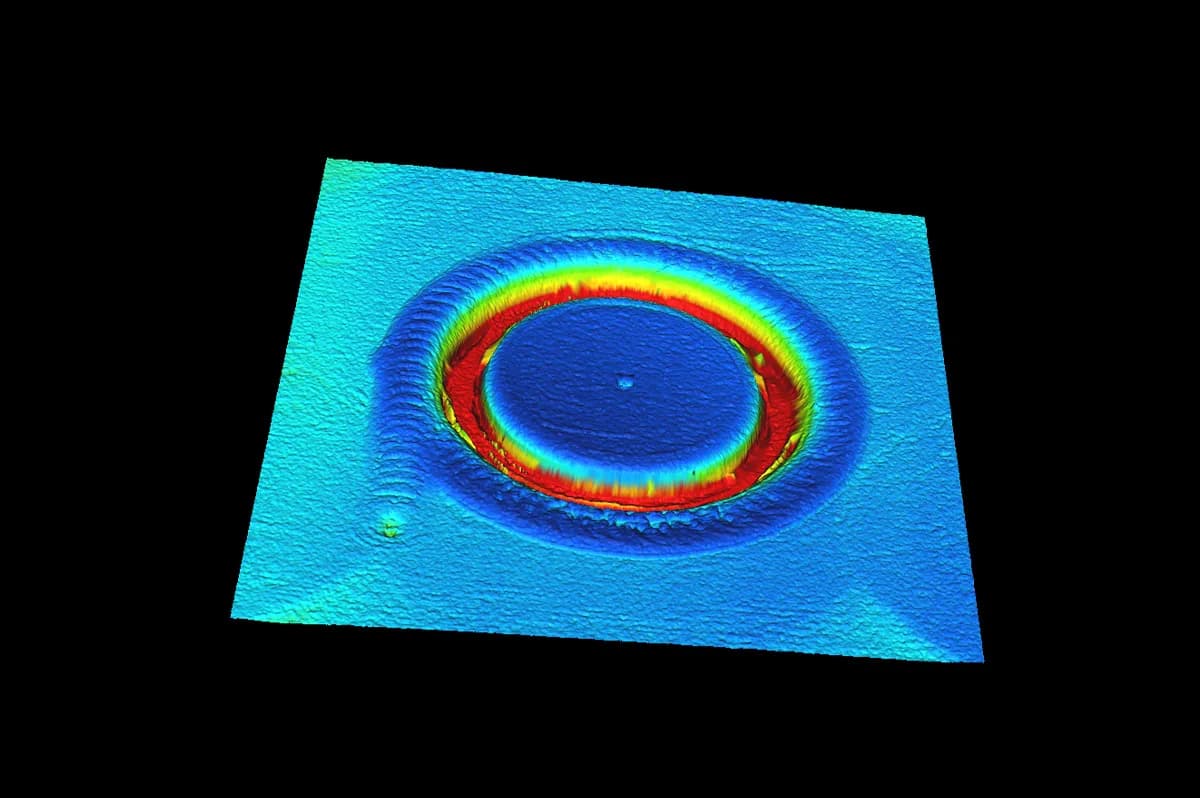

غطاء خلية البطارية
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-7580-GL

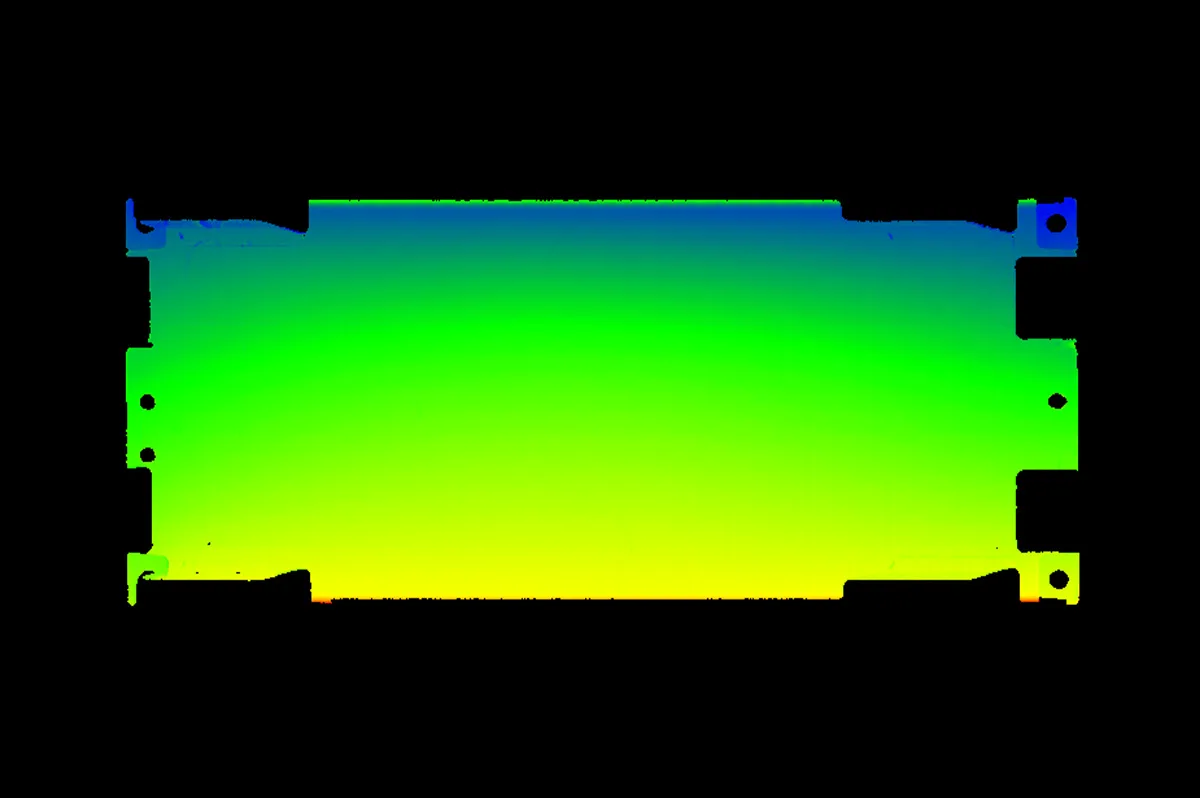

وحدة البطارية
سحابة نقاط تم الحصول عليها بواسطة Mech-Eye LNX-75300-GL
المواصفات الرئيسية
| الطراز | LNX-8030-GL | LNX-8080-GL | LNX-8300-GL | LNX-7515-GL* | LNX-7530-GL | LNX-7580-GL | LNX-75150-GL | LNX-75300-GL | |
|---|---|---|---|---|---|---|---|---|---|
| نقاط البيانات لكل بروفايل | 4,096 | 3,200 | |||||||
| معدل المسح | 3.3–15 kHz | 2-10 kHz | |||||||
| المسافة المرجعية (RD) | 78 mm | 250 mm | 325 mm | 35 mm | 78 mm | 250 mm | 228 mm | 325 mm | |
| نطاق القياس Z | 30 mm | 100 mm | 305 mm | 6 mm | 25 mm | 76 mm | 135 mm | 295 mm | |
| نطاق القياس X | قريب | 33 mm | 76 mm | 230 mm | 12 mm | 31 mm | 72 mm | 123 mm | 219 mm |
| RD | 35 mm | 89 mm | 310 mm | 13 mm | 33 mm | 82 mm | 150 mm | 300 mm | |
| بعيد | 37 mm | 96 mm | 430 mm | 13 mm | 35 mm | 89 mm | 167 mm | 422 mm | |
| الدقة X | 9 µm | 23.5 µm | 105 µm | 4 μm | 11 μm | 28 μm | 52 μm | 132 μm | |
| قابلية التكرار Z | 0.2 µm | 0.5 µm | 2 µm | 0.15 μm | 0.2 μm | 0.5 μm | 1.5 μm | 2 μm | |
| الخطية Z | ±0.02% of F.S. | ||||||||
| الوزن | 1.0 kg | 1.2 kg | 1.4 kg | 1.0 kg | 1.0 kg | 1.2 kg | 1.1 kg | 1.4 kg | |
| الأبعاد | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 195 × 61 × 109 mm | 131 × 58 × 100 mm | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 199 × 57 × 108 mm | 195 × 61 × 109 mm | |
| الليزر | أزرق (405 nm، الفئة 2) | أزرق (405 nm، الفئة 2M) | أزرق (405 nm، الفئة 2) | أزرق (405 nm، الفئة 2M) | |||||
| ميل العدسة | 30° | 22° | 19° | 42° | 30° | 22° | 25° | 19° | |
| جهد الدخل | 24 VDC | ||||||||
| ذروة الاستهلاك | 48W | ||||||||
| واجهة الاتصال | Gigabit Ethernet | ||||||||
| دخل المشفّر (Encoder) | دعم المشفّرات أحادية الطرف والتفاضلية | ||||||||
| درجة حرارة التشغيل | 0–45℃ | ||||||||
| السلامة والتوافق الكهرومغناطيسي (EMC) | CE/FCC/VCCI/KC/ISED/NRTL | ||||||||
| درجة الحماية IP | IP67 | ||||||||
| التبريد | سلبي (بدون مروحة) | ||||||||
| ملاحظة | 1. للاطلاع على مواصفات المنتج التفصيلية، يرجى الرجوع إلى وثائق Mech-Mind. 2. تخضع مواصفات المنتج لما هو منشور على الموقع الرسمي لشركة Mech-Mind. * سيدخل الطراز LNX-7515-GL قريبًا مرحلة الإنتاج الكمي. ندعوكم بكل ترحيب لطلب نموذج أولي للاختبار |
